环氧修补砂浆施工说明

1、准备

接触TD-ERM环氧砂浆的混凝土表面，须凿除其表层浮浆并露出坚实基层，***灌浆面清洁、干燥、无油脂。用于灌浆的混凝土接合面外边缘磨出25mm厚倒角边，以增大边缘处灌浆料与基础粘合面积；需粘和的金属表面应无锈蚀（达到SSPC-SP6的光洁度要求）。产品用于立面或顶面防腐工程的，施工部位在施工前应用环氧树脂：固化剂=1:0.25的混合液涂抹基础，作为施工底层。

2、制模

需要支模板的，模板须坚实、搭接牢固，其内侧涂抹油脂、蜡或粘贴PVC胶带以便于脱模；为便于倾倒及安装灌浆漏斗，灌浆侧模板与设备基座间留出至少100mm左右距离，且高出设备底板100mm以上。在模板内侧灌浆水平高度上钉上25mm厚45度斜角木线条，以避免浇筑体边缘应力集中引起的裂纹。

3、施工温度

    环境温度包括地表及空气温度。为获得的工作状态，灌浆前将材料在15-25℃环境下放置24小时；施工时及随后24小时内环境温度控制5-32℃，20℃最为适宜。夏季施工避免高温，必要时应搭建遮阳棚；冬季气温较低时，应在灌浆区域搭建暖棚升温，***施工环境温度大于5℃，施工宜选择中午。拌合好的料要在15-30分钟内用完。

4、混合

1）用手提式搅拌器（200-250rpm）充份混合A（树脂15.4kg/桶）、B（固化剂3.8kg/桶）约3分钟;

2）在低速大功率搅拌机（15-20rpm）中加入C(骨料4包、25kg/包)使与之A、B混合物混合，充分搅拌至骨料全部浸润即完成，约需2-3分钟。

即混合比例为：环氧树脂：固化剂：环氧骨料=1:0.25:6.5

3）在气温较低时为了***混合物的和易性（便于施工操作），可以适当减少C(填料)的用量（视气温而定）。

4）若用于设备灌浆，为了***混合物达到需要的流淌性，可以适当减少C(骨料)的用量。

5、使用细则

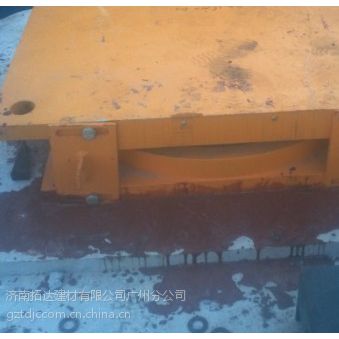

1）灌浆使用时，应从一侧灌向另一侧；灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中；灌浆距离大于1.5m时，应使用高位漏斗法灌浆，利用重力压差原理辅助灌浆。灌浆工作必须连续尽快完成。单次灌浆厚度控制在25mm至350mm间，灌浆区域超过1.8m×1.8m时需于灌浆区域设置伸缩缝预留条；单次螺栓孔灌浆深度可达1500mm。

2）用于防腐等工程，环氧砂浆需涂抹的，在混凝土基层表面先均匀涂一遍环氧砂浆底涂料（环氧树脂：固化剂按重量比1:0.25），边涂刷边抹环氧砂浆。

环氧砂浆一次施工面积不宜过大，应分条分块错开施工，每块面积不宜大于10m2，错开施工的间隔宜大于24小时。分段施工时，留缝位置应互相错开。

若环氧砂浆在立面或顶面的面层厚度大于10mm时应分层施工，当***层指触粘但已开始凝固时，方可进行***层施工，若***层施工时层已完全凝固，建议在层表面匀涂一遍环氧砂浆底涂料（环氧树脂：固化剂按重量比1:0.25），边涂刷边抹环氧砂浆。

因环氧砂浆是粘性很大的材料（随气温降低粘度提高），所以在涂抹施工时可适当按压，以便于环氧砂浆与基础紧密结合。

3）环氧砂浆施工完毕后，建议三天后使用（视气温而定）。

6、检查密实

环氧砂浆使用后，用铁锤敲击设备基板：发出叮叮声表明灌浆层密实，发出咚咚声表明灌浆层空鼓。

7、表面收光及拆模

环氧砂浆使用后在初凝前，为达到美观效果，可将暴露的表面用灰刀收光；对表面光滑度有要求的，可在表面匀涂一遍环氧砂浆底涂料（环氧树脂：固化剂按重量比1:0.25），终凝后，即可拆模．灌浆工具在施工结束后，可用清水或溶剂洗净。
